PV1210是車和附件腐蝕試驗，用于在進行整體油漆的車身，車身鋼板，組件和帶有不同耐腐蝕保護涂層構件的樣件和批量檢驗時的腐蝕試驗，以下是鹽霧試驗箱標準制定的部件試驗：
做一個完整試驗需要至少有5個部件，構件或其截面依據DIN53 167進行試驗，必須通過分離/打開車身使得鹽霧可以接觸到空腔內部，必要時在試驗前必須對無保護措施的邊緣部分進行覆蓋。
鹽霧試驗箱標準評定方法：在15/30/60和90次循環試驗后，試樣的測定關系到：腐蝕方式（覆蓋層和母體金屬腐蝕）、腐蝕類型（表面或邊緣生銹）、腐蝕條件和步驟以及鑒于腐蝕保護層狀態的其它改變，例如：裂縫分化、氣泡及類似等等。
為了試驗油漆鋼板上的分化現象，能夠采用無損熱敏方法進行缺陷位置的展開和膨脹的質量評定，在試驗記錄中必須說明：試驗物體（例如油漆鋼板）、防腐蝕措施（例如油漆涂層百度：鋼板中間測量96UM）、試驗（開始/結束）。
評定：
母體金屬腐蝕開始：如在經過15次循環試驗后：表面腐蝕RI2
氣泡形成：如在經過18次循環試驗后：m2/g4
裂縫分化：如WB-3MM
試驗結束：如在經過30次循環試驗后
附：有關周循環試驗的示例：

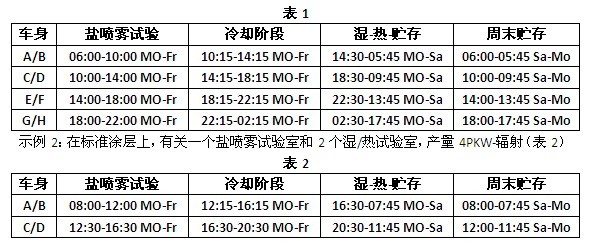

示例1：在5：30-22：30的生產運行時間上，有關一個鹽噴霧和4個濕熱試驗室（表1）每個試驗循環周期改裝時間大2次15分鐘， 產量8PKW-車身。
|
